Cursos do Blog - Eletricidade

Campo Elétrico (I)

Borges e Nicolau

1. Recordando o conceito de campo elétrico

Uma carga elétrica puntiforme Q fixa, por exemplo positiva, (ou uma distribuição de cargas elétricas fixas) modifica a região do espaço que a envolve. Dizemos que a carga elétrica Q (ou a distribuição de cargas) origina, ao seu redor, um campo elétrico. Uma carga elétrica puntiforme q colocada num ponto P dessa região fica sob ação de uma força elétrica Fe. Esta força se deve à interação entre o campo elétrico e a carga elétrica q.

Clique para ampliar

A cada ponto P do campo elétrico, para medir a ação da carga Q ou das cargas que criam o campo, associa-se uma grandeza vetorial E denominada vetor campo elétrico.
A força elétrica que age na carga elétrica q colocada em P é dada pelo produto do valor da carga q pelo vetor campo elétrico E associado ao ponto P.


Se q>0, Fe tem o mesmo sentido de E.
Se q<0, Fe tem sentido oposto ao de E.
Fe e E têm sempre a mesma direção.

Clique para ampliar

No SI a unidade da intensidade de E (E = F/IqI) é newton/coulomb (N/C).

2. Características do vetor campo elétrico gerado por uma carga elétrica puntiforme Q fixa

No campo elétrico de uma carga elétrica puntiforme fixa Q, o vetor campo elétrico num ponto P, situado a uma distância d da carga, tem intensidade E que depende do meio onde a carga se encontra, é diretamente proporcional ao valor absoluto da carga e inversamente proporcional ao quadrado da distância do ponto à carga. Considerando o meio o vácuo, temos:


Se Q for positivo o vetor campo elétrico é de afastamento. Se Q for negativo, o vetor campo elétrico é de aproximação:

Clique para ampliar

3. Campo elétrico gerado por várias cargas elétricas puntiformes

No caso do campo gerado por duas ou mais cargas elétricas puntiformes, cada uma originará, num ponto P, um vetor campo elétrico. O vetor campo resultante será obtido por meio da adição vetorial dos diversos vetores campos individuais no ponto P.

Clique para ampliar

Observação: todas as considerações feitas são válidas para um campo elétrico no qual em cada ponto o vetor campo elétrico não varia com o tempo. É o chamado campo eletrostático.

Exercícios básicos

Exercício 1:
Em um ponto P de um campo elétrico o vetor campo elétrico tem direção horizontal, sentido da esquerda para a direita e intensidade 4.105 N/C. Determine a direção, o sentido e a intensidade da força elétrica que age numa carga elétrica puntiforme q, colocada no ponto P. Considere os casos:

a) q = +3 µC
b) q = - 3 µC

Exercício 2:
Uma partícula de massa m e eletrizada com carga elétrica q é colocada num ponto P de um campo elétrico, onde o vetor campo elétrico E tem direção vertical, sentido de cima para baixo e intensidade E. Observa-se que a partícula fica em equilíbrio sob ação da força elétrica e do seu peso. Sendo g a aceleração da gravidade, qual a alternativa que fornece o valor de q?

a) q = m.g.E
b) q = E/m.g
c) q = m.g/E
d) q = - m.g/E
e) e) q = - m.g.E

Exercício 3:
Seja E o vetor campo elétrico em P, gerado por uma carga elétrica Q e Fe a força eletrostática que age numa carga elétrica q colocada em P. Quais os sinais de Q e q nos casos indicados abaixo?

Clique para ampliar

Exercício 4:

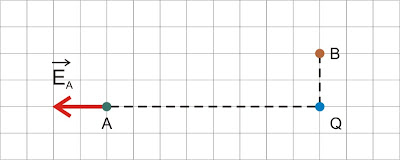

O vetor campo elétrico no ponto A, do campo elétrico gerado por uma carga elétrica puntiforme Q, tem intensidade 104 N/C.

Clique para ampliar

a) Qual é o sinal de Q?
b) Qual é a intensidade do vetor campo elétrico no ponto B?

Exercício 5:
Determine a intensidade do vetor campo elétrico resultante no ponto P, nos casos indicados abaixo.
Considere Q = 3 µC; d = 0,3 m; k0 = 9. 109 N.m2/C2

Clique para ampliar
