Dica do Blog

Clique para ampliar

Lâmina de faces paralelas

Borges e Nicolau

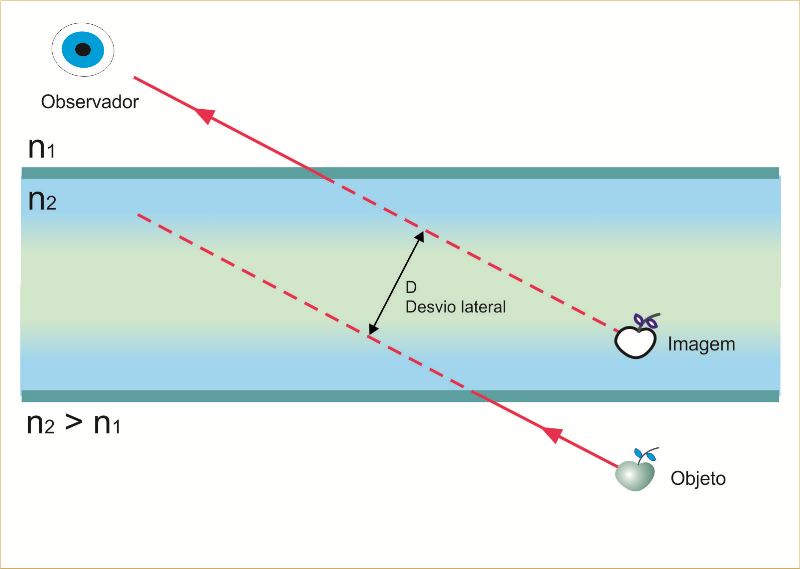

Na figura acima temos uma lâmina de faces paralelas de índice de refração maior do que o do meio externo. Como exemplo podemos citar uma lâmina de vidro imersa no ar, situação que observamos diariamente em janelas e portas de vidro, comuns em edifícios públicos.

O raio de luz que atravessa a lâmina está representado em vermelho. De onde ele parte não importa, tanto faz que incida na parte superior ou na inferior, pelo princípio da reversibilidade o caminho percorrido será o mesmo.

Na figura vemos que o raio de luz emergente é paralelo ao incidente, o que não é difícil de demonstrar matematicamente aplicando-se a lei de Snell-Descartes em ambas as faces.

Comecemos supondo a luz incidindo na parte superior da lâmina. Para provar que os raios incidente e emergente são paralelos vamos chamar o ângulo de emergência de x e provar que ele é igual a i.

Assim:

Na face superior:

n1 . sen i = n2 . sen r (1)

n1/n2 = sen r/sen i (2)

Na face inferior:

n2 . sen r = n1 . sen x (3)

n1/n2 = sen r/sen x (4)

Substituindo-se (2) em (4), vem:

sen r/seni = sen r/ sen x

sen i = sen x

Sendo i e x ângulos do primeiro quadrante, da igualdade dos senos concluímos que i = x. Os raio de luz, incidente e emergente da lâmina de faces paralelas, são paralelos, considerando-se os meios extremos idênticos, no caso o ar.

Formação da imagem:

Clique para ampliar

Clique para ampliar

Clique para ampliar

Clique para ampliar

Astronomia

R. Corradi (Isaac Newton Group), D. R. Gonçalves (Instituto de Astrofísica das Canárias)

Nebulosa Planetária

Borges e Nicolau
Por incrível que possa parecer aos olhos de quem observa o firmamento e contempla estrelas que guiaram navegadores vikings, fenícios e, mais recentemente, genoveses e portugueses, essas cintilantes luzes noturnas que parecem infinitas têm um ciclo de existência parecido com o dos humanos. Nascem, passam pela infância, atingem a maioridade, chegam à velhice e morrem.

O espetáculo que vemos na foto foi produzido na última etapa da vida de uma estrela semelhante ao Sol. Assim como acontece com os homens que no final da jornada já não têm energia para feitos atléticos, as estrelas anciãs vergam-se ao próprio peso. As reações nucleares de fusão que por milhares de anos equilibraram a gravidade, diminuem, já quase não há combustível para queimar.

A temperatura sobe, o Hélio que um dia foi Hidrogênio vira Carbono. A estrela sem estabilidade cresce, transformando-se em Gigante Vermelha. A partir dessa condição, até a transmutação em Anã Branca, parte considerável da massa é lançada no espaço na forma de ventos estelares. O gás expelido é aquecido a temperaturas da ordem de 10 000 ºC em função da radiação emitida pelo núcleo.

Forma-se assim um dos mais intrigantes e belos espetáculos da natureza, a Nebulosa Planetária.

A foto acima foi obtida pelo Telescópio Óptico Nórdico (NOT), situado no Observatório Roque de los Muchachos do Instituto de Astrofísica das Canárias.

Desafio de Mestre (Especial)

Clique para ampliar

Tinha um prego no meio do caminho

Borges e Nicolau

Um pêndulo de comprimento L é abandonado da posição horizontal, conforme mostra a figura. Ao passar pela vertical que contêm o ponto de suspensão O, o fio intercepta um prego P e o pêndulo passa a descrever  um arco de circunferência de raio r. Prove que para r ≤ 2L/5 a esfera pendular  completa a circunferência de raio r. Despreze os atritos.

Orientação para a resolução:

• Calcule a velocidade vB da esfera pendular imediatamente antes de o fio tocar no prego P.

• Calcule a velocidade mínima vm, em B, para que a esfera pendular complete a circunferência de raio r.

• Imponha vB > vm e conclua que r ≤ 2L/5.

Dica do Blog

Clique para ampliar

Lâmina de faces paralelas

Borges e Nicolau

Na figura acima temos uma lâmina de faces paralelas de índice de refração maior do que o meio externo. Como exemplo podemos citar uma lâmina de vidro imersa no ar, situação que observamos diariamente em janelas e portas de vidro, comuns em edifícios públicos.

A luz está representada em vermelho. De onde ela parte não importa, tanto faz que incida da parte superior ou da inferior, pelo princípio da reversibilidade o caminho percorrido será o mesmo.

Na figura vemos que o raio de luz emergente é paralelo ao incidente, o que não é difícil de demonstrar matemáticamente aplicando-se a lei de Snell-Descartes em ambas as faces.

Comecemos supondo a luz incidindo na parte superior da lâmina. Para provar que os raios incidente e emergente são paralelos vamos chamar o ângulo de emergência de x e provar que ele é igual a i.

Assim:

Na face superior:

n1 . sen i = n2 . sen r (1)

n1/n2 = sen r/sen i (2)

Na face inferior:

n2 . sen r = n1 . sen x (3)

n1/n2 = sen r/sen x (4)

Substituindo-se (2) em (4), vem:

sen r/seni = sen r/ sen x

sen i = sen x

Sendo i e x ângulos do primeiro quadrante, da igualdade dos senos concluímos que i = x. iguais. Portanto, o raio de luz incidente e o raio emergente na lâmina de faces paralelas, são paralelos.

Cursos do Blog

O átomo de Bohr

Borges e Nicolau

Introdução:
A partir de alguns experimentos, Ernest Rutherford, no início do século XX, propôs um modelo para o átomo. Uma nuvem de elétrons carregados negativamente circundando o denso núcleo, carregado positivamente.

Uma concepção planetária onde o núcleo seria o Sol e os elétrons, girando em órbita do núcleo, os planetas.

Um problema teórico colocou em dúvida esse modelo. Estando carregado eletricamente e acelerado (aceleração centrípeta) o elétron deveria emitir energia na forma de ondas eletromagnéticas. Com isso acabaria aproximando-se do núcleo até chocar-se com ele.

Embora previsto teoricamente o colapso não acontece o que fez com que o físico dinamarquês Niels Bohr elaborasse uma teoria para solucionar o problema atômico.

A proposta:

Ao criar seu modelo atômico Bohr utilizou a idéia de Planck, segundo a qual a energia não seria emitida continuamente, mas em pequenos “pacotes”, cada um dos quais denominados quantum. Existiriam níveis estáveis de energia denominados estados estacionários nos quais os elétrons não emitiriam radiação.

A passagem do elétron de um estado estacionário para outro é possível mediante a absorção ou liberação de energia pelo átomo. A energia do fóton absorvido ou liberado corresponde à diferença entre as energias dos níveis envolvidos. Ao passar de um estado estacionário de energia E para outro de energia E’, considerando E’>E, teremos:

onde h é a constante de Planck e f a freqüência do fóton absorvido.

Os raios das órbitas permitidas para o átomo de hidrogênio são dadas por:

(n = 1, 2, 3, 4,...)

onde rB = 0,53 Å é denominado raio de Bohr e corresponde ao menor raio, relativo ao estado estacionário fundamental (n = 1).

A energia mecânica total En do elétron no enésimo estado estacionário, para o átomo de hidrogênio é, em elétron-volt, dada por:

Na figura representamos os níveis de energia de um elétron num átomo de hidrogênio:

Clique para ampliar

Exercícios Básicos

Exercício 1

O elétron do átomo de hidrogênio ao absorver um fóton passa do estado fundamental (n=1) para o primeiro estado estacionário excitado (n=2). Sendo h = 4,14.10^-15 eV.s a constante de Planck, determine:

a) a energia absorvida nessa transição;

b) a frequência do fóton absorvido.

Exercício 2

A figura abaixo mostra os níveis de energia do átomo de hidrogênio. Na transição do nível 4 para o nível 1, determine a frequência e o comprimento de onda do fóton emitido.

Dados:
Constante de Planck h = 4,14.10^-15 eV.s
Velocidade de propagação da luz c = 3,0.10⁸ m/s

Clique para ampliar

Exercício 3

(UFMG) A figura mostra, esquematicamente, os níveis de energia permitidos para elétrons de um certo elemento químico. Quando esse elemento emite radiação, são observados três comprimentos de onda diferentes, λa, λb, λc.

Clique para ampliar

a) com base na figura, explique a origem da radiação correspondente aos comprimentos de onda λa, λb  e λc.

b) considere que λa <  λb <  λc. Sendo h a constante de Planck e c a velocidade da luz, determine uma expressão para o comprimento de onda λa.

Resolução de Preparando-se para as provas

Movimento vertical

Borges e Nicolau

Lembrete
O movimento vertical no vácuo, nas proximidades da superfície terrestre, é um movimento uniformemente variado, cuja aceleração escalar α é +g (quando a trajetória é orientada para baixo) ou -g (quando a trajetória é orientada para cima).

Clique para ampliar

Exercícios básicos

Exercício 1
Uma bolinha de tênis é abandonada de uma altura de 5 m, em relação ao solo. Despreze a resistência do ar e adote g = 10 m/s². Determine:

a) O tempo que a bolinha demora para atingir o solo (tempo de queda).

b) A velocidade com que a bolinha atinge o solo.

Resolução:

Orientando-se a trajetória para baixo, adotando-se t=0 no instante que a bolinha é abandonada e considerando a origem dos espaços no ponto de partida, temos:


a)


b)


Exercício 2
Uma bolinha é lançada com velocidade v0 = 10 m/s. Despreze a resistência do ar e adote g = 10 m/s². Determine:

a) A altura máxima atingida pela bolinha.

b) O tempo que a bolinha demora para atingir a altura máxima (tempo de subida).

Resolução:

Orientando-se a trajetória para cima, adotando-se t=0 no instante que a bolinha é lançada e considerando a origem dos espaços no ponto de partida, temos:

a)
b)

Exercício3
Uma bolinha é abandonada de uma altura H e percorre no último segundo de queda a distância 3H/4. Despreze a resistência do ar e adote g = 10 m/s². Determine o valor de H.

Resolução:

Orientando-se a trajetória para baixo, adotando-se t=0 no instante que a bolinha é  abandonada e considerando a origem dos espaços no ponto de partida, temos:

Exercício 4
Lança-se uma pequena esfera A, a partir do solo com velocidade
v0 = 20 m/s. Outra pequena esfera B é abandonada de uma altura
H = 20 m, na mesma vertical em que A foi lançada , mas 1s depois. Após quanto tempo do lançamento de A ocorre o encontro entre as esferas? Despreze a resistência do ar e adote g = 10 m/s².

Resolução:

Orientando-se a trajetória para cima, adotando-se t=0 no instante que a esfera A é lançada e considerando a origem dos espaços no ponto de partida de A, temos:

Esfera A: (SI)

Esfera B: (SI)

Encontro:

Exercício 5
Um helicóptero sobe verticalmente em movimento uniforme e com velocidade 10 m/s. Ao atingir a altura de 75 m um pequeno parafuso desprende-se do helicóptero. Quanto tempo o parafuso leva para atingir o solo? Despreze a resistência do ar e adote g = 10 m/s².

Resolução:

Orientando-se a trajetória para cima, adotando-se t=0 no instante em que o parafuso se desprende e considerando a origem dos espaços no solo, temos:

Arte do Blog

Kandinsky

Borges e Nicolau

Aparentemente a obra de Kandinsky está situada além do mundo visível, sendo expressa por uma coleção de abstrações materializadas em cores e volumes. A obra acima produz sensações diversas que começam com espanto e transmutam-se em curiosidade. Cada detalhe deve ser investigado, ou melhor, cada detalhe, por sua originalidade, merece ser investigado.

Wassily Kandinsky nasceu em Moscou em 4 de dezembro de 1866 e morreu em Neuilly-sur-Seine, em 13 de dezembro de 1944.

Em 1933 o regime nazista fechou a Bauhaus, escola de arte onde Kandinsky lecionava. Sem oxigênio na nova ordem da Alemanha, mudou -se para a França.

Em Paris os ventos sopravam a favor de cubistas e impressionistas, o abstracionismo geométrico não era exatamente do gosto de críticos e colecionadores.

Em seu minúsculo estúdio, na sala do apartamento onde vivia, Kandinsky passou a pintar formas biomórficas flexíveis com contornos não geométricos, formas que lembram organismos microscópicos ampliados e coloridos com as tonalidades vivas das igrejas de sua infância na Russia.

No trabalho de Kandinsky algumas características são perceptíveis de imediato, enquanto certos detalhes são apenas sugeridos requerendo investigação minuciosa. Ou seja, segundo a intenção do artista eles se revelam somente àqueles que fazem esforço para aprofundar a conexão com o trabalho. Tudo indica que Kandinsky pretendia estabelecer um vínculo entre formas harmonizadas e ordenadas e a alma do observador.

Wassily Kandinsky viveu uma época de grandes transformações e foi bastante influenciado pelas mudanças propostas por Einstein ao enunciar a Teoria da Relatividade. Sua passagem pela Bauhaus é significativa, até hoje as artes gráficas e a arquitetura carregam a marca da escola expressa em suas manifestações.

Kandinsky foi um dos criadores mais importantes do século XX e seu trabalho inovador e revolucionário será sempre uma referência para os artistas das gerações futuras.

Papai Noel

Clique para ampliar

Viajando com o velhinho

Borges e Nicolau

Papai Noel é comilão. Um pedaço de torta de amora aqui, uma rosquinha de manteiga ali, é assim o dia inteiro. Como veremos adiante o tecido adiposo extra adquirido nesses folguedos gastronômicos interfere no trabalho do generoso velhinho. Muita massa, muita inércia, já notara Galileu.

Mais ou menos por volta dos seis anos de idade começamos a tomar consciência da possibilidade de Papai Noel não existir. Os mais exaltados chegam a dizer que foi invenção de publicitários americanos. Sem adentrar nessa polêmica, achamos por bem fazer algumas considerações sobre a dificuldade logística de premiar as crianças boazinhas do planeta. Todas. Ufa!

Das renas

É fato que renas não voam. Digamos, renas comuns, daquelas que pastam em campos cobertos de neve na Lapônia, visíveis a qualquer mortal. Bem, dizer que pastam pode ser exagero, a grama, se existir, está profundamente enterrada na neve. Mas se não é para pastar por que será que elas ficam no meio daquela imensidão gelada? Essas renas de hábitos esquisitos de fato não voam. Mas vamos à pesquisa, base do conhecimento. A ciência estima que estejam por ser classificadas cerca de 300 000 espécies de organismos vivos. A maioria, supomos, que deva ser constituída por bactérias e insetos. Tal fato não elimina a possibilidade de existência de renas voadoras. Falamos de renas minúsculas, de dimensões quânticas, invisíveis aos pecadores, mas perceptíveis aos olhos do bom velhinho. Vai daí que as renas que puxam o trenó não são renas, mas aglomerados de nano-renas disfarçadas de renas. Nano-renas voadoras. Quânticas!

Crianças boazinhas

Papai Noel só dá presentes às crianças boazinhas, descartando as que fazem manha para tomar banho e batem nos irmãozinhos. Essas, quando ganham presentes no Natal pensam que foi Papai Noel que trouxe. Ilusão, foi o pai delas que comprou nas boas casas do ramo. Estima-se que haja 2 bilhões de crianças no mundo, (classificação de seres humanos vivos de até 18 anos) sendo que Papai Noel atende a 15 % do total, ou seja, 378 milhões de baixinhos ávidos por presentes, de acordo com o US Population Reference Bureau. O censo considerou 3,5 crianças por domicílio. Imaginando que em cada casa haja pelo menos uma criança boazinha, que escove os dentes, lave atrás das orelhas e tome sopa de nabo sem reclamar, Papai Noel tem perto de 100 000 chaminés a serem visitadas na véspera de Natal.

O trabalho (The gifts delivery)

No único dia em que trabalha no ano, Papai Noel dispõe de 31 horas para executar a tarefa. Ele usa a seu favor os fusos horários e a rotação da Terra, viajando de leste para oeste. Apesar dos ventos favoráveis o trabalho é árduo, são 822,6 visitas por segundo. Em cada lar cristão (com criança boazinha) Papai Noel dispõe de 1/1000 (1 milésimo) de segundo. Não podemos nos esquecer da inércia, desacelerar a nave, digo o trenó, não é fácil, qualquer deslize e a casa a ser visitada fica para trás. Desacelerar, entregar o presente e voltar para a nave, digo trenó, em um milésimo de segundo seria razoável para o "The Flash". Papai Noel é um velhinho gorducho o que prova que com fé e perseverança tudo é possível. No trajeto entre as casas das crianças boazinhas Papai Noel viaja a 1045 quilômetros por segundo. Três mil vezes a velocidade do som! O veículo mais rápido do mundo, a sonda espacial Ulisses percorre 44 quilômetros por segundo. Essas velocidades que acabamos de colocar servem para confirmar a tese sobre o aglomerado de nano-renas, pois uma rena comum mal alcança 25 km/h.

Do bagageiro

Contentar baixinhos é tarefa árdua, mas transportar a fonte do contentamento (presentes) é um problema de difícil solução. Vamos supor presentes com massa média de 900 gramas, alguns ficam contentes com livros, mas há quem queira halteres. O bagageiro do trenó puxado por aglomerados de nano-renas sai do Polo Norte carregado com 321.300 toneladas. Mais os 120 quilos do Papai Noel. Massa mais de 3 vezes superior à do transatlântico inglês Queen Elizabeth. Barrabás!

Acelerando até atingir 1.045 quilômetros por segundo em milésimos de segundos, Papai Noel ficaria submetido a uma aceleração milhares de vezes superior à da gravidade e seria esmagado. Para evitar o desastre cósmico instalamos (Borges e Nicolau) um supressor de inércia no trenó.

Supressor de inércia? Falaremos disso numa próxima vez.

Twitter

Questões natalinas - Respostas

Questões natalinas

Questão 1
(Unissinos – RS )

Clique para ampliar

Se as lâmpadas de uma árvore de Natal são todas idênticas e ligadas em série, a resistência elétrica de uma das lâmpadas é ...................... resistência elétrica do conjunto.

Estando o conjunto ligado na rede elétrica e o filamento de uma das lâmpadas “romper”, então as outras lâmpadas ....................... .

As lacunas são corretamente preenchidas, respectivamente, por:

a) menor/apagam

b) maior/ apagam

c) maior/ continuam acesas

d) menor/ apagam

e) menor/continuam acesas

Resposta: A

Questão 2

(PUC - PR)

Considere que dez lâmpadas idênticas, 10 W cada uma, enfeitam uma árvore de natal. São associadas em série e o conjunto ligado a uma tensão de 127 V. Uma delas queimou. Para substituí -la, dispõem-se de lâmpadas de mesma tensão que as anteriores mas com diferentes potências, isto é, de 5 W, 8 W e 12 W.

I. Se for utilizada na substituição a lâmpada de 5 W, a potência nas demais será menor que 10 W.

II. Se for utilizada na substituição a lâmpada de 12 W, a potência nas demais será maior que 10 W.

III. Se for utilizada na substituição a lâmpada de 12 W, a potência nas demais será menor que 10 W.

IV. Qualquer uma que for utilizada na substituição, a potência nas demais será 10 W.

Está correta ou estão corretas:

a) I e II.

b) somente I.

c) somente II.

d) III e IV.

e) somente IV.

Resposta: A

Questão 3

(UFMS)

Um vendedor de enfeites de arranjos natalinos apresenta ao cliente dois cordões de fios com lâmpadas ligadas em série. Ambos os cordões possuem dez lâmpadas, cada um para ser ligado na mesma tensão de 120 volts. No primeiro cordão (A), todas as lâmpadas são iguais e possuem potência de 5W cada uma, enquanto que, no segundo cordão (B), todas as lâmpadas também são iguais, mas possuem potência de 10W cada uma, veja as figuras. Todas as lâmpadas suportam 20% a mais de suas respectivas potências sem queimar. Com fundamentos nos conceitos da eletrodinâmica, é correto afirmar

Clique para ampliar

(001) Quando ambos os cordões estiverem ligados na mesma tensão de 120V, a diferença de potencial de cada lâmpada do cordão B, será o dobro da diferença de potencial de cada lâmpada do cordão A.

(002) O valor da resistência elétrica de cada lâmpada do cordão A é o dobro do valor da resistência elétrica de cada lâmpada do cordão B.

(004) Quando ambos os cordões estiverem ligados, a corrente elétrica que circulará no cordão A será a metade da corrente elétrica que circulará no cordão B.

(008) Se queimar uma das lâmpadas, enquanto os cordões estiverem ligados, as demais lâmpadas do cordão em que a lâmpada queimou continuarão acesas.

(016) Se trocarmos uma lâmpada de 5W do cordão A por uma lâmpada de 10W do cordão B e ligarmos o cordão A em 120V, a lâmpada de 10W trocada brilhará menos que uma lâmpada de 5W desse mesmo cordão A.

Resposta: 022 (Certas 002+004+016)

Cursos do Blog - Respostas

O Princípio da Incerteza de Heisenberg

Borges e Nicolau

Exercícios básicos

Exercício 1

A incerteza na medida da velocidade de um elétron é
Δv = 5,0 . 10^-3 m/s. Sendo h = 6,63 . 10^-34 J.s a constante de Planck, determine a incerteza mínima Δx, na medida da posição x.

Dado: massa do elétron m = 9,1 . 10^-31 kg.

Resolução:

Clique para ampliar

Exercício 2
A incerteza na medida da velocidade de uma bola de futebol é
ΔV = 5,0 . 10^-1 m/s. Sendo h = 6,63 . 10^-34 J.s a constante de Planck, determine a incerteza mínima , na medida da posição x.

Dado: massa da bola m = 0,4 kg

Resolução:

Clique para ampliar

Exercício 3
Compare os valores obtidos nos exercícios anteriores e realce a importância do Princípio da Incerteza na escala atômica.

Resolução:
Para a bola de futebol a incerteza mínima da posição x é 5,3 . 10^-34 m, sendo totalmente desprezível quando comparada com suas dimensões. O mesmo não ocorre com o elétron.

Resolução de preparando-se para as provas

MUV (II)
Borges e Nicolau

Exercício 1

Um móvel realiza um MRUV, passando por um ponto A com velocidade

vA = 10 m/s. Sua aceleração escalar é a = -1,5 m/s².

Qual é a velocidade escalar do móvel ao passar pelo ponto B situado a 12 m de A? Interprete o resultado obtido.

Clique para ampliar

Resolução:

Equação de Torricelli:

Clique para ampliar

Exercício 2

Partindo do repouso de um ponto A, um carrinho realiza um MRUV, passando pelos pontos B e C, conforme a figura baixo:

Clique para ampliar

Determine as distâncias d1 e d2.

Resolução:

Clique para ampliar

Exercício 3
Uma moto parte do repouso no instante t = 0 e realiza um movimento uniformemente variado, com aceleração escalar a = 1 m/s².

Qual é a distância que a moto percorre ao longo da trajetória entre os instantes t1 = 10 s e t2 = 30 s?

Resolução:

Clique para ampliar

Exercício 4
Um trem, de 200m de comprimento, inicia a passagem por um túnel com velocidade 10 m/s. Ao terminar a passagem, a velocidade do trem, que realiza um MUV, é de 20m/s. O túnel possui comprimento de 400 m.

Quanto tempo demora a travessia?

Resolução:

Clique para ampliar

Exercício 5
Um automóvel A está parado num semáforo. Quando o sinal fica verde o automóvel parte, realizando um MRUV. Nesse instante passa por ele uma moto B em MRU.

Os gráficos dos movimentos estão representados abaixo.

No instante T o automóvel ultrapassa a moto e suas velocidades escalares são, respectivamente, vA e vB.

Determine a razão vA/vB.

Clique para ampliar

Resolução:

Entre os instantes 0 e T o automóvel e a moto percorrem a mesma distância. Logo, neste intervalo de tempo suas velocidades médias são iguais:

Clique para ampliar

Erupção Solar

Dica do Blog

Erupção Solar

As imagens falam por sí. Por mais de uma semana o filamento foi visto pairando sobre a superfície do Sol. No início de dezembro ele finalmente explodiu criando ejeções coronais de massa que dispersaram plasma de alta energia no Sistema Solar.

As imagens foram obtidas pela espaçonave "Solar Dynamics Observatory "(SDO), da Nasa, que orbita nosso planeta. Observando as radiações emitidas pela massa em movimento percebemos a presença de hélio, através do ultravioleta, e de ferro, pelas emissões de raios-X.

A nuvem de plasma resultante da explosão não atingiu a Terra e, portanto, não causou auroras boreais. Explosões dessa magnitude serão comuns nos próximos anos com o aumento da atividade Solar que caminha para sua atividade máxima. (Original aqui)

Natal

Com a proximidade do Natal selecionamos algumas questões de vestibulares cujo teor nos remete à data sagrada e festiva do universo cristão. Aproveitamos o ensejo para desejar a você que nos prestigia um ótimo Natal e um Ano Novo de paz e prosperidade.

Borges e Nicolau

Questões natalinas

Questão 1
(Unissinos – RS )

Clique para ampliar

Se as lâmpadas de uma árvore de Natal são todas idênticas e ligadas em série, a resistência elétrica de uma das lâmpadas é ...................... resistência elétrica do conjunto.

Estando o conjunto ligado na rede elétrica e o filamento de uma das lâmpadas “romper”, então as outras lâmpadas ....................... .

As lacunas são corretamente preenchidas, respectivamente, por:

a) menor/apagam

b) maior/ apagam

c) maior/ continuam acesas

d) menor/ apagam

e) menor/continuam acesas

Questão 2

(PUC - PR)

Considere que dez lâmpadas idênticas, 10 W cada uma, enfeitam uma árvore de natal. São associadas em série e o conjunto ligado a uma tensão de 127 V. Uma delas queimou. Para substituí -la, dispõem-se de lâmpadas de mesma tensão que as anteriores mas com diferentes potências, isto é, de 5 W, 8 W e 12 W.

I. Se for utilizada na substituição a lâmpada de 5 W, a potência nas demais será menor que 10 W.

II. Se for utilizada na substituição a lâmpada de 12 W, a potência nas demais será maior que 10 W.

III. Se for utilizada na substituição a lâmpada de 12 W, a potência nas demais será menor que 10 W.

IV. Qualquer uma que for utilizada na substituição, a potência nas demais será 10 W.

Está correta ou estão corretas:

a) I e II.

b) somente I.

c) somente II.

d) III e IV.

e) somente IV.

Questão 3

(UFMS)

Um vendedor de enfeites de arranjos natalinos apresenta ao cliente dois cordões de fios com lâmpadas ligadas em série. Ambos os cordões possuem dez lâmpadas, cada um para ser ligado na mesma tensão de 120 volts. No primeiro cordão (A), todas as lâmpadas são iguais e possuem potência de 5W cada uma, enquanto que, no segundo cordão (B), todas as lâmpadas também são iguais, mas possuem potência de 10W cada uma, veja as figuras. Todas as lâmpadas suportam 20% a mais de suas respectivas potências sem queimar. Com fundamentos nos conceitos da eletrodinâmica, é correto afirmar

Clique para ampliar

(001) Quando ambos os cordões estiverem ligados na mesma tensão de 120V, a diferença de potencial de cada lâmpada do cordão B, será o dobro da diferença de potencial de cada lâmpada do cordão A.

(002) O valor da resistência elétrica de cada lâmpada do cordão A é o dobro do valor da resistência elétrica de cada lâmpada do cordão B.

(004) Quando ambos os cordões estiverem ligados, a corrente elétrica que circulará no cordão A será a metade da corrente elétrica que circulará no cordão B.

(008) Se queimar uma das lâmpadas, enquanto os cordões estiverem ligados, as demais lâmpadas do cordão em que a lâmpada queimou continuarão acesas.

(016) Se trocarmos uma lâmpada de 5W do cordão A por uma lâmpada de 10W do cordão B e ligarmos o cordão A em 120V, a lâmpada de 10W trocada brilhará menos que uma lâmpada de 5W desse mesmo cordão A.
