Cursos do Blog - Eletricidade

6ª aula - 2º semestre
Receptor Elétrico.
Força contra-eletromotriz.
Equação do receptor.
Curva característica do receptor.

Borges e Nicolau

Receptores Elétricos

São dispositivos que consomem energia elétrica e a transformam em outras formas de energia, não exclusivamente energia térmica. A bateria, quando está sendo carregada, é um exemplo de receptor elétrico. Ela transforma energia elétrica em energia química. Outro exemplo é o motor elétrico que transforma energia elétrica em energia mecânica. Nestes processos sempre há transformação de parte da energia elétrica em energia térmica. Isto ocorre devido à resistência elétrica dos materiais condutores que constituem o receptor e que é chamada resistência interna do receptor, sendo indicada por r.

Um gerador elétrico aplica uma tensão U ao ser ligado a um receptor. Pelo receptor passa uma corrente elétrica de intensidade i e na resistência interna há uma queda de potencial dada por r.i. A diferença U - r.i, indicada por E, recebe o nome de força contra-eletromotriz e representa a tensão útil do receptor. Assim, obtemos a equação característica do receptor:

U - r.i = E => U = E + r.i

Um receptor é ideal quando sua resistência interna é nula (r = 0).
Neste caso, U = E.
Abaixo representamos um receptor ideal e um receptor real (r ≠ 0).
Note que a corrente elétrica convencional atravessa o receptor no sentido do pólo positivo para o polo negativo (Para lembrar: entra pelo + e sai pelo -).

 Receptor ideal

Receptor real

Curva característica de um receptor

De U = E + r.i, com E e r constantes concluímos que o gráfico U x i é uma reta inclinada crescente em relação aos eixos U e i.
Observe que quando i = 0, resulta U = E.


Exercícios básicos

Exercício 1:

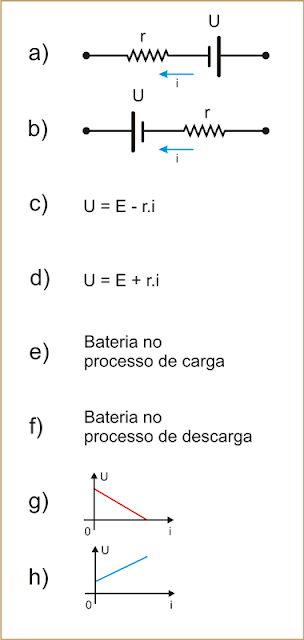

Após terminar os estudos de geradores elétricos e receptores elétricos o professor Adalberto, com o intuito de recordar os principais conceitos, apresenta a seus alunos alguns itens e pede que identifiquem quais deles se referem aos geradores e quais aos receptores. A lista apresentada é a seguinte:


Se você fosse aluno do professor Adalberto, como responderia?

Resolução:

a) Receptor; a corrente elétrica entra pelo polo positivo e sai pelo negativo
b) Gerador; a corrente elétrica entra pelo polo negativo e sai pelo positivo

c) Gerador; U = E – r.i
d) Receptor; U = E + r.i
e) Receptor; há transformação de energia elétrica em energia química
f) Gerador; há transformação de energia química em energia elétrica
g) Gerador; reta decrescente em relação aos eixos
h) Receptor; reta crescente em relação aos eixos


Exercício 2:
A um receptor de resistência interna 1 Ω aplica-se  uma tensão de 12 V e a corrente elétrica que o atravessa tem intensidade  de 3 A. Determine a força contra-eletromotriz do receptor.

Resolução:

U = E + R.i => 12 = E + 1.3 => E = 9 V

Resposta: 9 V


Exercício 3:
Um motor elétrico tem força contra-eletromotriz de 120 V. Quando ligado a uma tomada 127 V é percorrido por uma corrente elétrica de intensidade 3,5 A. Qual é a resistência interna do motor?

Resolução:

U = E + R.i => 127 = 120 + r.3,5 => r = 2 Ω

Resposta: 2 Ω


Exercício 4:
Classifique os dispositivos representados abaixo dizendo se são resistores, geradores ou receptores. Calcule também a tensão elétrica entre seus pólos.


Resolução:

a) Gerador; U = E – r.i => U = 6 – 1.2 => U = 4 V
b) Receptor; U = E + r.i => U = 6 + 1.2 => U = 8 V
c) Resistor; U = R.i => U = 10.2 => U = 20 V
d) Receptor; U = E + r.i => U = 12 + 2.1 => U = 14 V
e) Gerador; U = E – r.i => U = 12 – 2.1 => U = 10 V


Exercício 5:
É dada a curva característica de um receptor elétrico. Determine a força contra-eletromotriz e a resistência interna do receptor.


Resolução:

U = E + r.i
32 = E + r.4 (1)
44 = E + r.10 (2)
(2) – (1): 12 = r.6  => r =
2 Ω
De (1): 32 = E + 2. 4 => E = 24 V

Respostas: 24 V; 2 Ω


Exercícios de Revisão

Revisão/Ex 1:
(AFA-SP)
Um gerador fornece a um motor uma ddp de 440V. O motor tem resistência interna de 25
Ω e é percorrido por uma corrente elétrica de 400 mA. A força contra-eletromotriz do motor, em volts, é igual a:

a) 375.
b) 400.
c) 415.
d) 430.


Resolução:

U = E + r.i => 440 = E + 25.400.10-3 => E = 430 V

Resposta: d


Revisão/Ex 2:
(Mackenzie-SP)
A tensão nos terminais de um receptor varia com a corrente, conforme o gráfico a seguir. A f.c.e.m. e a resistência interna deste receptor são, respectivamente:



a) 11 V e 1,0 Ω.
b) 12,5 V e 2,5
Ω.
c) 20 V e 1,0
Ω.
d) 22 V e 2,0
Ω.
e) 25 V e 5,0
Ω.

Resolução:

Para U = 22 V, temos i = 2,0 A. Portanto: U = E + r.i => 22 = E + r.2,0 (1)
Para U = 25 V, temos i = 5,0 A. Portanto: U = E + r.i => 25 = E + r.5,0 (2)
De (1) e (2), vem: E = 20 V e r = 1,0
Ω.

Resposta: c


Revisão/Ex 3:
(UFPA - Adaptado)
Na Figura 1 estão representados três objetos que utilizam eletricidade. Os gráficos da Figura 2 mostram o comportamento desses objetos por meio de suas características tensão (U) versus intensidade de corrente (I).



a) Levando-se em conta o comportamento elétrico desses objetos, associe cada um deles com o gráfico correspondente que o caracteriza.
b) Para uma corrente de 2 A, calcule tensão elétrica entre os terminais do receptor.


Resolução:

a)
Bateria => Gráfico 1
Ventilador (motor) => Gráfico 2
Chuveiro elétrico => Gráfico 3

b)
Do Gráfico 2: E = 10 V; para U = 18 V, temos i = 4 A
De U = E + r.i, vem: 18 = 10 + r.4 => r = 2
Ω
Para i = 2 A: U = 10 + 2.2 => U = 14 V


Revisão/Ex 4:
(UFAL)
Considere os gráficos a seguir.


Eles representam as curvas características de três elementos de um circuito elétrico, respectivamente,

a) gerador, receptor e resistor.
b) gerador, resistor e receptor.
c) receptor, gerador e resistor.
d) receptor, resistor e gerador.
e) resistor, receptor e gerador.


Resolução:

Os gráficos referem-se, respectivamente, aos elementos: receptor, gerador e resistor.

Resposta: c


Revisão/Ex 5:
Uma bateria é levada a um auto-elétrico para ser carregada. Durante o processo de carga a bateria funciona como um:

a) resistor
b) gerador
c) receptor
d) capacitor


Resolução:

No processo de carga há transformação de energia elétrica em energia química. Assim, a bateria funciona como um receptor.

Resposta: c
