Cursos do Blog - Termologia, Óptica e Ondas

Fenômenos Ondulatórios
x
Borges e Nicolau
x
Já estudamos os fenômenos da reflexão e refração. Vamos analisar mais alguns fenômenos ondulatórios.
x
1. Superposição de pulsos
xxxxxxxxx
Considere dois pulsos que se propagam em sentidos opostos em uma corda tensa. Ocorre interferência ou superposição quando os dois pulsos atingem simultaneamente o mesmo ponto P da corda. Admita que os pulsos tenham mesma largura e amplitudes a₁ e a₂ e vamos analisar dois tipos particulares de interferência:
x

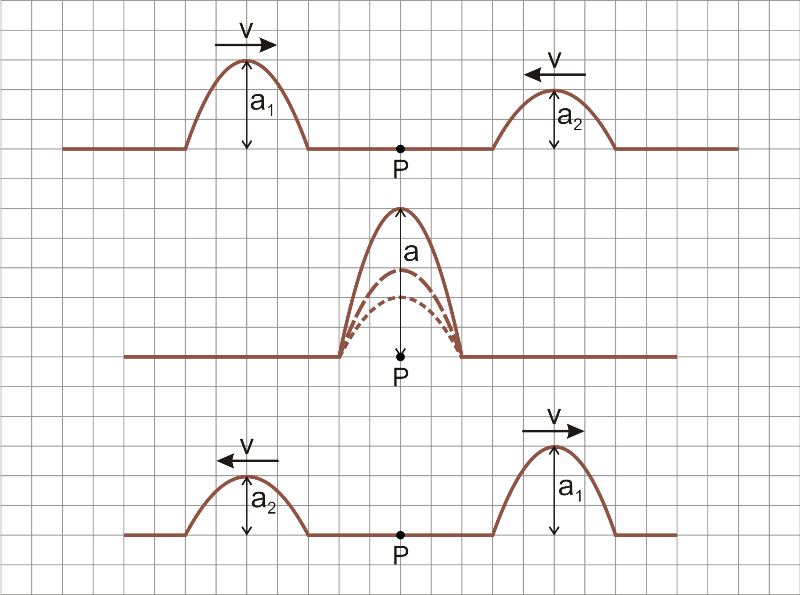

1°) Interferência construtiva: A amplitude do pulso resultante é a soma das amplitudes dos pulsos que se superpõem: a = a₁ + a₂

x
2º) Interferência destrutiva: A amplitude do pulso resultante é a diferença entre as amplitudes dos pulsos que se superpõem: a = a₁ - a₂

x
Após a superposição cada pulso continua sua propagação como se nada tivesse ocorrido.  Observação: No caso em que a₁ = a₂, resulta a = 0 e a interferência destrutiva é total.
x

x
2. Ondas estacionárias
x
A superposição de ondas periódicas obedece os mesmos princípios da superposição de pulsos. As ondas estacionárias resultam da superposição de ondas periódicas iguais e que se propagam em sentidos opostos. Obtém-se ondas estacionárias em uma corda tensa pela superposição da onda periódica produzida numa extremidade com a onda refletida na extremidade fixa.

As ondas estacionárias apresentam:

1º) Pontos que não vibram (amplitude A_mínimo = 0). Nestes pontos, denominados nós, ocorrem interferências destrutivas.

2º) Pontos que vibram com máxima amplitude (A_máximo = 2a). Nestes pontos, denominados ventres, ocorrem interferências construtivas.

3º) Pontos que vibram entre os nós e os ventres com amplitudes entre 0 e 2a. Sendo λ o comprimento de onda das ondas que interferem, podemos concluir que a distância entre dois nós consecutivos é igual a λ/2; entre dois ventres consecutivos é também λ/2; já entre um nó e um ventre consecutivo é λ/4. A figura em linha contínua representada acima é a envoltória das posições da corda em vibração (linhas tracejadas). Quando a corda vibra muito rapidamente, percebemos apenas a envoltória. A formação ondas estacionárias não ocorrem somente com ondas propagando-se em cordas, mas também com ondas sonoras, luminosas, ondas que se propagam na superfície de um líquido etc.

3. Difração

É o fenômeno que consiste em uma onda contornar um obstáculo. Vamos, por exemplo, produzir uma perturbação batendo com uma régua na superfície da água tranquila de um tanque. Forma-se uma onda reta que ao atingir uma barreira dotada de uma fenda, espalha-se em todas as direções a partir da fenda. A explicação da difração é dada pelo Princípio de Huygens: cada ponto da frente de onda que atravessa a fenda comporta-se como uma fonte de ondas secundárias.

O fenômeno da difração é nítido quando o comprimento da fenda ou do obstáculo for menor ou da ordem do comprimento de onda da onda incidente. O comprimento de onda da luz varia de 4.10^-7 m a 7.10^-7 m enquanto que o do som no ar varia de 1,7 cm a 17 m. A difração da luz ocorre em obstáculos e fendas de dimensões muito pequenas. Por isso, o som se difrata mais do que a luz.

Recorde pela animação a superposição de pulsos.
Clique aqui

Exercícios básicos:

Exercício 1:
Dois pulsos são produzidos em uma corda tensa conforme indica a figura. Faça um esquema mostrando o pulso resultante quando os pulsos parciais estiverem exatamente superpostos (crista com crista, vale com vale).

x
Resolução:
x
Exercício 2:

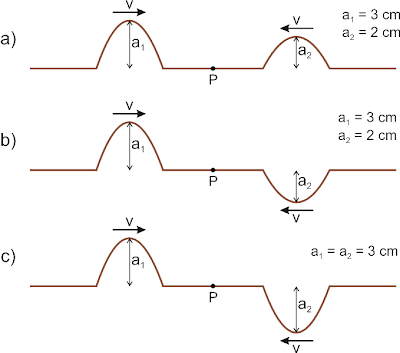

A figura representa dois pulsos propagando-se num mesmo meio e em sentidos opostos. Eles superpõem-se no ponto P desse meio.  Qual é o deslocamento do ponto P no instante da superposição? Analise os casos a), b) e c).

x
Resolução:
xxxxxxx
Exercício 3:

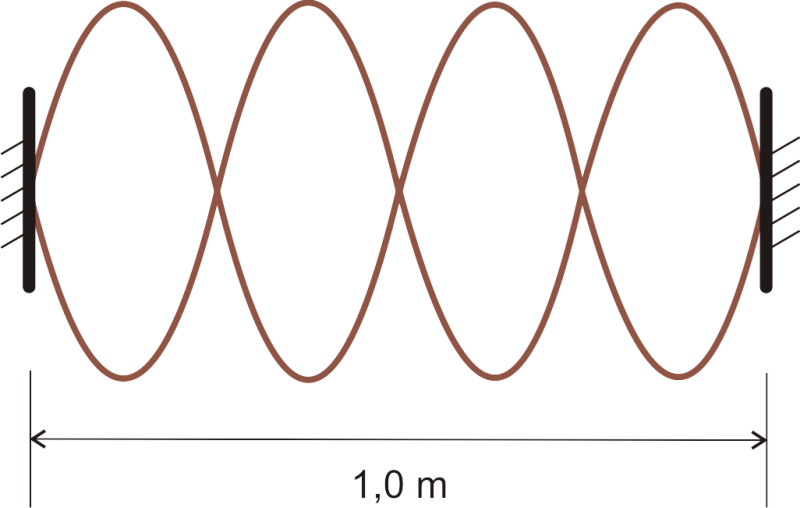

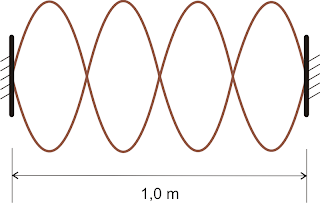

Uma corda tensa de 1,0 m de comprimento vibra com frequência de 10 Hz. A onda estacionária que se estabelece na corda tem o aspecto indicado na figura. Determine o comprimento de onda e a velocidade de propagação das ondas que se superpõem.
x

x
Resolução:
xxxxxxx
Exercício 4:
Ondas estacionárias são produzidas numa corda tensa de comprimento 1,2 m e fixa em suas extremidades. Observa-se a formação de 7 nós no total. Qual é o comprimento de onda das ondas que se superpõem?
xxxxxxx
Resolução:
xxxxxxx
Exercício 5:
Você conversa com seu vizinho embora um muro de 2,5 m de altura os separe. Isto é possível devido o fenômeno da:
a) reflexão;
b) refração;
c) difração;
d) superposição de ondas;
e) absorção das ondas pelo ar atmosférico.
xxxxx
Resolução:
